LD66系列 膜片電磁閥
- 產品品牌 山東自控閥門
- 產品型號 LD66系列膜片電磁閥
-
產品描述
...
LD66系列 膜片電磁閥
歐洲風格 品質優良
外觀精美 應用廣泛
性能穩定 替代進口
| 應用范圍 |
| 航天軍工、石化電力、造船業、冶金鋼鐵、電鍍涂裝、燃?xì)馊加?、環保設備、吹灰除塵、分析測量儀器、包裝機械、紡織印染、暖通空調、清洗設備、園林噴灌、食品工業等控制系統。 |
| 技術參數 |
| 公稱通徑 DN8-50 |
| 原理結構 分步直動式、先導式 |
| 閥體材質 黃銅、SS304 |
| 密封材料 NBR、FKM（通徑≥15mm） |
| 環境溫度 -10℃～+60℃（防爆型-20℃～+50℃） |
| 流體溫度 C2：-10℃～90℃ |
| 適用流體 氣體、液體（無固體雜質） |
| 流體粘度 ≤22mm2/S |
| 連接方式 內螺紋 |
| 安裝方式 水平安裝，線圈向上 |
| 功能選項 |
| 代號 功能名稱 功能說明 |
| K 常開型 通電閥關，斷電閥開 |
| E 防爆型 防爆等級：ExmⅠ/ⅡT4 |
| T 帶定時器 可以設定開、關間隔時間 |
| ＊防爆型不能帶定時器。 |
| 電氣參數 |
| 電源電壓 220V AC 50/60Hz 24V DC |
| 先導式功率 AC：通徑≤8mm,12VA; ≥22mm,23VA DC：通徑≤8mm,11W;≥22mm,12W |
| 直動式功率 AC：通徑≤15mm,23VA; ≥20mm,25VA DC：通徑≤15mm,12W;≥22mm,22W |
| 電壓公差 ±10% |
| 電氣連接 普通型：標準接線盒 防爆型： M14＊1.5，1.5M導線 |
規格參數

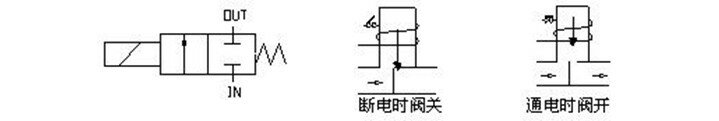

| 常閉型 2/2NC |
 |
|
型號規格 |
接口G |
通徑[mm] |
Cv值 |
最小壓差［bar］ |
最大工作壓力［bar］ |
||
|
直動式 |
先導式 |
直動式 |
先導式 |
||||
|
LD6610 |
1/4 |
10 |
1.4 |
N0 |
0.2 |
N0 |
10 |
|
LD6610 |
3/8、1/2 |
10 |
1.63 |
N0 |
0.2 |
NO |
10 |
|
LD6615 |
1/2、3/4 |
15 |
2.8 |
N0 |
0.2 |
NO |
10 |
|
LD6620 |
3/4 |
20 |
4.6 |
N0 |
0.2 |
NO |
16 |
|
LD6625A |
1 |
22 |
5.8 |
N0 |
0.2 |
NO |
16 |
|
LD6625B |
1 |
25 |
8.3 |
NO |
0.2 |
NO |
16 |
|
LD6632 |
1 1/4 |
38 |
18 |
NO |
0.5 |
NO |
16 |
|
LD6640 |
1 1/2 |
40 |
21 |
NO |
0.5 |
NO |
16 |
|
LD6650 |
2 |
50 |
32.6 |
NO |
0.5 |
NO |
16 |
| 規格參數 | |

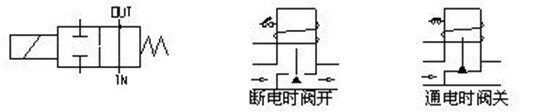

| 常開型 2/2NO |
 |
|
規格 |
接口G |
通徑[mm] |
Cv值 |
先導式 |
|
|
最小壓差［bar］ |
最大工作壓力［bar］ |
||||
|
LD6615-K |
1/2、3/4 |
15 |
2.8 |
0.3 |
10 |
|
LD6620-K |
3/4 |
20 |
4.6 |
0.3 |
16 |
|
LD6625A-K |
1 |
22 |
5.8 |
0.3 |
16 |
|
LD6625B-K |
1 |
25 |
8.3 |
0.3 |
16 |
|
LD6632-K |
1 1/4 |
38 |
18 |
0.5 |
16 |
|
LD6640-K |
1 1/2 |
40 |
21 |
0.5 |
16 |
|
LD6650-K |
2 |
50 |
32.6 |
0.5 |
16 |
| 優化建議：從性能穩定和經濟角度考慮，請盡量先用常閉型。 | |||||
 |
外形尺寸
|
型號規格 |
接口G |
通徑[mm] |
黃銅材質[mm] |
不銹鋼材質[mm] |
||||||
|
A |
C |
B |
B(常開) |
A |
C |
B |
B(常開) |
|||
|
LD6610 |
3/8、1/2 |
10 |
50 |
38 |
85 |
NO |
52 |
38 |
85 |
NO |
|
LD6615 |
1/2 |
15 |
50 |
38 |
85 |
N0 |
NO |
NO |
NO |
NO |
|
LD6620A |
3/4 |
15 |
60 |
44 |
96 |
NO |
NO |
NO |
NO |
NO |
|
LD6620B* |
3/4 |
20 |
83 |
65 |
117 |
131 |
85 |
60 |
132 |
NO |
|
LD6625A |
1 |
22 |
83 |
65 |
117 |
131 |
85 |
60 |
132 |
NO |
|
LD6625B* |
1 |
24 |
NO |
NO |
NO |
NO |
100 |
70 |
112 |
128 |
|
LD6632 |
1 1/4 |
38 |
133 |
95 |
140 |
154 |
135 |
95 |
132 |
148 |
|
LD6640 |
1 1/2 |
40 |
133 |
95 |
140 |
154 |
135 |
95 |
132 |
148 |
|
LD6650 |
2 |
50 |
160 |
112 |
164 |
178 |
160 |
112 |
145 |
160 |
| 備注：表中LD6620B*不銹鋼材質的先式外形尺寸與LD6625B*先導式一樣。 | ||||||||||
| 優化建議： ①流體中若含雜質，應在電磁閥前方安裝過濾閥（濾網≥60目），而且流體應無凝固或結晶現象； ②防爆型線圈內置熔絲管和壓敏電阻技術保護元件，確保線圈安全。 |
||||||||||
